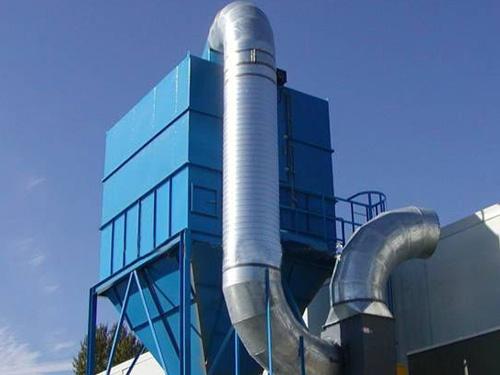

HMC脉冲单机袋式除尘器
一、概述
HMC脉冲单机袋式除尘器是经改进后设计而成的小型袋收尘器。除尘器采用脉冲喷吹的清灰方式,具有清灰效果良好、净化效率较高、处理风量大、滤袋寿命长、维修工作量小、运行安全可靠等优点。广泛用于冶金、建材、机械、化工、矿山等各种工况企业非纤维性粉工业粉尘的除尘净化。
二、结构
本系列除尘器共有六个规格,每种规格又可分为标准带灰斗式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,保证除尘器严密不漏风。
三、工作原理
除尘器的工作原理如下:含尘气体由灰斗(或下部敞开式法兰)进入过滤室,较粗颗粒直接落入灰斗或灰仓,含尘气体经滤袋过滤,粉尘阻留于袋表,净气经袋口到净气室,由风机排入大气。当滤袋表面的粉尘不断增加,导致设备阻力上升到设定值时,时间继电器(或微差压控制器)输出信号,程控仪开始工作,逐个开启脉冲阀,使压缩空气通过喷口对滤袋进行喷吹清灰,使滤袋突然膨胀,在反向气流的作用下,赋予袋表的粉尘迅速脱离滤袋落入灰斗(或灰仓),粉尘由卸灰阀排出。全部滤袋喷吹清灰结束后,除尘器恢复正常工作。
该产品有六种规格,过滤面积从24m2-84m2,处理风量从1500m3/h-9000m3/h,按用户实际需要,也可专门设计。
规格名称 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 | |
处理风量m3/h | 1500-2100 | 2100-3200 | 2900-4300 | 4000-6000 | 5200-7000 | 6000-9000 | |
总过滤面积m2 | 24 | 36 | 48 | 60 | 72 | 84 | |
滤袋总数,条 | 32 | 48 | 64 | 80 | 96 | 112 | |
过滤速度m/min | 1.00-1.50 | 1.10-1.70 | 1.20-1.70 | 1.20-1.80 | |||
入口气体温度oC | ≤120 | ||||||
阻力Pa | ≤1200 | ||||||
入口粉尘浓度g/m3 | <200 | ||||||
出口排放浓度mg/m3 | ≤50 | ||||||
清灰用压缩空气 | 压力MPa | 0.5-0.7 | |||||
耗气量m3/min | 0.10 | 0.14 | 0.20 | 0.24 | 0.29 | 0.34 | |
承受负压Pa | 5000 | ||||||
脉冲阀数量,个 | 4 | 6 | 8 | 10 | 12 | 14 | |
风机用电机功率kw | 1.5 | 3.0 | 3.0 | 5.5 | 5.5 | 7.5 | |
重量 | A型(带灰斗) | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
B型(不带灰斗) | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |
