一、简介：

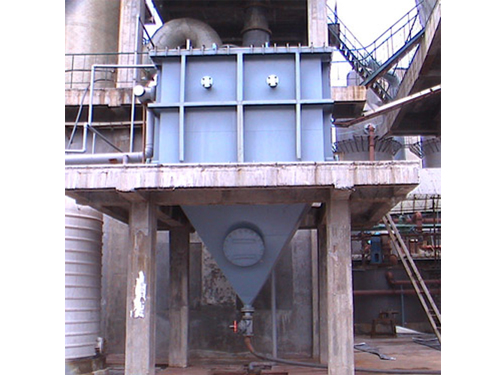

　　斜管沉淀器，是在泥渣悬浮层上当安装倾角60度的斜管组建，便原水中的悬浮物，固体物或经投加混凝剂后形成的絮体矾花，在斜管底侧表面积积聚成薄泥层，依靠重力作用滑会泥渣悬浮层，继而沉入集泥斗，由排泥管排入污泥池另行处理或综合利用，上清液逐渐上升至集水管逐渐排出、可直接排放或会用。

　　斜管沉淀器，是根据平流式沉淀池去除分数性颗粒的沉淀原理制作而成，通过在池内增加斜管，减少水力半径的同时。加大水池过水断面的湿周，因此水流在相同水平流速V时，可以极大的降低雷诺数Re，从而减少蓄流，促进沉淀，另外，加设斜管还可以使颗粒沉淀距离缩短。减少沉淀时间，提高沉淀效率。

二、特点：

　　1、结构简单无易损件，经久耐用减少维修。

　　2、运行稳定，容易操作。

　　3、动力少，节约能源。

　　4、占地少，投资省，上马快，效率高。

　　5、填料是六角蜂窝状斜管填料材质有聚丙烯，玻璃钢等。

　　6、斜管倾角一般60°，根据需要可制成50°，55°等。

　　7、当斜管长度为一米时，有效负荷按2~8m3/m2设计。

　　8、适应性强，抗冲击负荷大能适应不同水质的处理工艺。

三、安装使用：

　　1.斜管安装时应用胶液或电粘接等方法粘接固定。平行板斜板则用支持架固定，波形斜板用穿心螺杆固定。

　　2.安装时倾斜方向不应使水流直冲斜管(板)。

　　3.定期冲洗，合理管理，降低因生物膜疯长引起堵塞现象。

　　4.斜管(板)平面不得承受集中负荷。

　　5.不得在安装有斜管(板)区域内使用明火。

四、材质：

　　为钢结构树脂防腐设备，采用玻璃钢或PP蜂窝斜管填料，倾角为60度，斜长1米，内切圆直径25毫米~80毫米，以达到良好沉淀效果。斜管沉淀器共有4种规格可供用户选择，也可根据原废水试验数据来设计不同流量的斜管沉淀器，使用时一般都要投加凝聚剂。

五、用途：

　　斜管沉淀净水器可以作为气浮法，生化法等净水工艺的配套设备，也可以单级处理多种污水。例如：

　　1、电镀废水中含多种金属离子的混合水，铬、铜、铁、等去除率到达90%以上一般电镀废水经处理后都要以到达排放标准。

　　2、煤矿造矿废水可使浊度500~1500毫克/升降至5毫克/升。

　　3、印染、漂染等废水色度去除率70~90%，CODcr去除率50~70%。

　　4、皮革、食品等行业废水大量有机质的去除CODcr去除率50~80%。

　　5、化工废水的CODcr去除率60~70%，色度去除率60~90%，悬浮物达到排放标准。

六、工艺流程图：

七、技术参数：
