一、  MHCY设备概述

    1、MHCY化学除油器专为处理冶金企业连铸轧刚车间排出的含油、氧化铁皮污水（浊环水）设计的，共开发了MHCY-Ⅰ、MHCY-Ⅱ、MHCY-Ⅲ、MHCY-Ⅳ四种规格，其设计处理水量分别为100m³/h, 200m³/h, 300m³/h和400m³/h。

    2、化学除油是以投加化学药剂。经混合反应后使水中的油类、氧化铁皮等悬浮物通过凝聚、絮凝作用沉降分离出来，达到净化水质的目的。当进水含油在35-45mg/L,SS含量在200mg/ L左右时，其出水含油在10mg/ L以下，SS在25mg/ L以下。

    3、投加的药剂共二种，分开投加。第一种属于电介质类，如硫酸铝、复合聚铝、碱式氯化铝、聚合硫酸铁、三氯化铁等均可，投入第一混合室。第二种是油絮凝剂，它是一种特制的高分子油絮凝剂，投入第二混合室，两种药剂分开投加，且投加次序不能颠倒，投加药量均为15mg/ L，投加浓度宜为2-3%，两种药剂均为无毒无害药剂。

    4、经投药并通过第一、第二混合室后的污水进入后部的反应室和斜管沉淀室，水中油类（浮油和浮化油）和悬浮物经过药剂的凝聚、絮凝作用形成大颗粒絮花沉降在下部排泥斗中，上部清水经溢流堰，出水管排出。下部污泥可定期排出，每八小时排一次，每次3-5分钟，排出的污泥可排至旋流池（或一次铁皮沉淀池）渣坑和粗颗粒铁皮一并运出。也可单独浓缩处理后运出。

    5、为有利于化学除油器的排泥，进入化学除油器的污水宜经过旋流池（或一次铁皮沉淀池）处理后的水，使用化学除油器的污水处理流程建议如下：

 车间污水→旋流池→泵→化学除油器→泵→冷却塔→泵→回车间

    6、化学除油器柱脚与基础的固定可用螺栓固定，也可在基础面预埋钢板，调平点后焊固定。

    7、化学除油器宜设置在地面上，以便于管理和排泥，在北方地区宜放置在室内，以免产生冰冻。

    8、化学除油器配电器控制箱一个，用以控制搅拌机，加药装置及电动蝶阀的运转。也可有用户另配电气控制设备。

二、电气控制

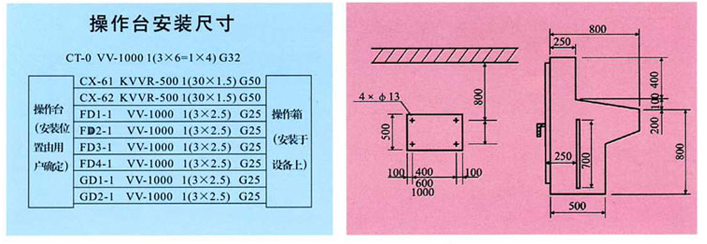

    操作台及机旁操作箱随设备成套供货，全套设备所需AC380V/220V三相四线制电源10KVA，由工厂设计提供并送至操作台。自操作台至操作箱问联线在工厂设计中设计，施工、线号及电缆规格型号见下图。电缆联线所需接线联号见操作台随机资料。

    操作台可按控制除油器的数量分为三种、分别为控制一台、二台、三台、图示为一台除油器接线，多台除油器接线在线号前冠以不同编号即可。
